JMⅠ型彈性膜片聯軸器適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器，膜片聯軸器在   上工業發達   應用已很普遍，在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。

JMⅠ型彈性膜片聯軸器彈性變形來補償所聯兩軸的相對位移，是一種的金屬?gòu)椥栽闲月?lián)軸器，不用潤滑，結構較緊湊，，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、蝕的特點。膜片聯軸器具械、承載能力大、質量輕、結構尺寸小，傳動效率和傳動、性好、裝拆方便，且具有無相對滑動，不需潤滑，使用壽命長、無噪聲、耐酸、堿、蝕等特點，可用于高溫、低溫和有油、有水和腐蝕介質的工況環境。適用于中、高速、大轉矩軸系傳動。以及各種機械裝置載荷變化不大的軸系傳動，通用性。

（1）故障樹分析法具有簡明、直觀、   的特點，是進行膜片聯軸器失效分析的一種的方法。

（2）建立的膜片聯軸器失效故障樹考慮了11個基本事件，通過對故障樹的分析，找到了膜片聯軸器工作時的薄弱環節，得出膜片損壞是導致其失效的   主要因素。

（3）由定性分析確定了影響膜片聯軸器發生失效的主要因素，提出了相應的措施，為預防或減少膜片聯軸器失效提供了重要幫助。

對工程中常用的膜片聯軸器的失效進行了故障樹分析，通過現場勘查和搜集經驗數據每個基本事件的發生概率，   后由公式計算的膜片聯軸器失效概率是非常具有參考價值的。如夾送輥在工作過程中由于承受咬入沖擊動載荷，使得膜片聯軸器受到峰值轉矩，使其三組受壓膜片組失穩破壞，聯軸器承載能力下降，并在短時間內失效，從而直接影響其正常工作，由此可見，對膜片聯軸器進行故障樹分析鎖定其中的   薄弱環節進行   換或維修是重要和實用的。

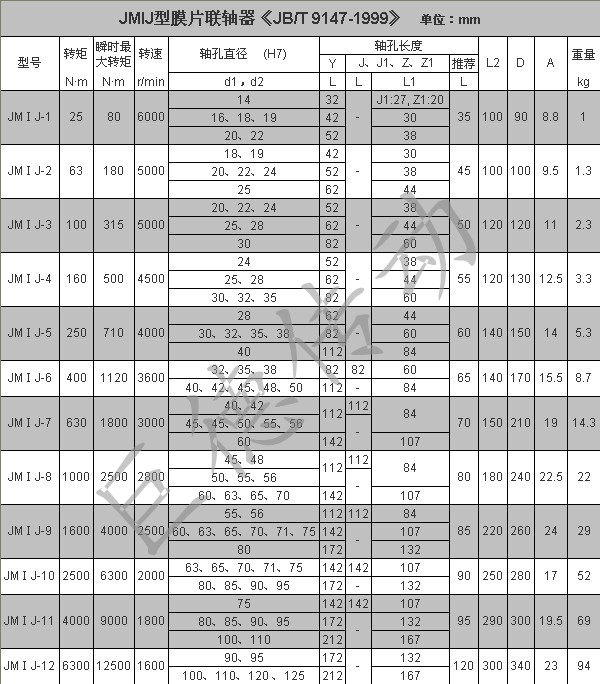

JMⅠ型彈性膜片聯軸器基本參數和主要尺寸(JB/T 9147-1999)（單位：mm）
