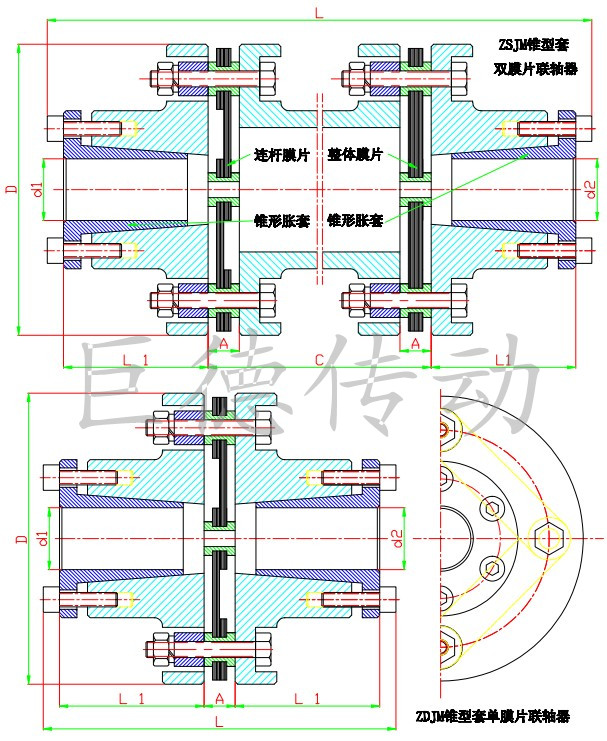

錐套型彈性膜片聯軸器又叫彈性疊片聯軸器，或疊片撓性聯軸器，近幾年發展起來的新型聯軸器之一，該金屬膜片聯軸器能補償聯接的兩軸系的各種不對中誤差（徑向的誤差、軸向的誤差，角位移誤差，溫升變化引起的誤差）。

錐套型彈性膜片聯軸器廣泛應用于冶金、礦山、石油、化工、電力、船舶、起重運輸、紡織、輕工、農機、印刷機械和水泵、風機、機床等行業的機械設備中傳遞動力。

膜片的應力分析

膜片組是膜片聯軸器的主要彈性元件。膜片組在運轉過程中承受拉伸、擠壓、剪切等復合力，處于復雜的受力狀態，并由此來傳遞轉矩和運動，同時吸收振動和補償偏差。由于聯軸器中其他零件的剛度比膜片大得多，且膜片受力情況為復雜，故這里只研究膜片的應

力分析。為了簡化計算，不考慮各膜片間微小的相對運動產生的表面剪力，即將所有膜片視為一個整體。

膜片聯軸器傳遞轉矩時，轉矩是通過主動螺栓利用膜片元件帶動從動螺栓，轉矩在膜片中產生的沿螺栓分布圓切線方向的拉壓力。

膜片聯軸器通常是安裝在高速傳動軸上，高轉速機械的離心慣性力在結構應力計算中重要。

由螺栓、墊圈等的質量產生的離心慣性力和由膜片組自身質量產生的離心慣性力方向均沿徑向向外，使膜片組受到離心拉應力。膜片承受的離心應力隨轉速而有較大變化，但運行工況時，也可看作不變應力。

錐套型彈性膜片聯軸器主要靠聯軸器中間的彈性金屬膜片來傳遞兩軸之間的轉矩，具有減振吸振、無磨損、無需維護的優點，是當今替代齒式聯軸器及一般聯軸器的理想產品。

錐套型彈性膜片聯軸器的彈性元件由很薄的不銹鋼膜片疊合成的膜片組件，膜片通常有束腰型，多邊環形等形狀，處于同一分布圓上的螺栓分別與主從動法蘭聯接。膜片組件以三維變形形式承受主從動法蘭的不對中。

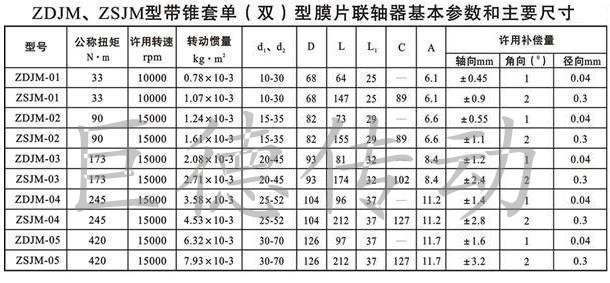

錐套型彈性膜片聯軸器執行的標準為(JB/T9147-1999)

錐套型彈性膜片聯軸器的產品特點：

1.結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式），不需潤滑。

2.補償兩軸線不對中的，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有的軸向、徑向和角向位移。

3.具有明顯的減震作用，無噪聲，無磨損。

4.能準確傳遞轉速，運轉無轉差，可用于機械的傳動。

5.傳動，可達99.86％。特別適用于中、高速大功率傳動。

6.適應高溫（-80+300）和惡劣環境中工作，并能在有沖擊、振動條件下動行。
